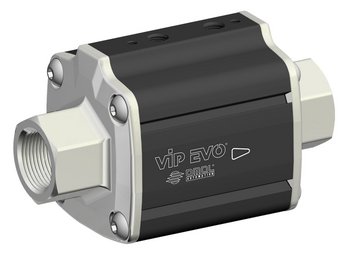

Das druckgesteuerte Absperrventil „VIP EVO“ ist die Weiterentwicklung des Ventils „VIP“. Das „VIP EVO“ ist in jeder Hinsicht ein automatisches Ventil, bei dem sowohl der Absperrmechanismus (zwischen dem IN-OUT-Kanal) als auch der Steuermechanismus (A-B) in einer einzigen Armatur vereint sind. Das Funktionsprinzip basiert auf der inneren Bewegung eines Kolbens, die durch den Druck des Steuermediums verursacht wird. Nach vollendetem Hub (VIP EVO ist ein ON/OFF-Ventil) drückt der Kolben auf die Anschlagsdichtung oder löst sich von dieser ab und ermöglicht bzw. verhindert so den Durchfluss des Betriebsmediums. Da der Sitz vollkommen dicht ist und der Druck des Betriebsmediums darauf lastet, wird der für die Bewegung des Kolbens notwendige Druck wenig vom Druck des Betriebsmediums beeinflusst. Dadurch können Gewicht und Platzbedarf eingedämmt und zahlreiche Öffnungs- und Schließbewegungen garantiert werden. Die interne Fluiddynamik wurde so konzipiert, dass Turbulenzen und Druckabfälle auf ein Minimum reduziert werden.
• Erhältlich in den Ausführungen DOPPELTWIRKEND „DA“ und EINFACHWIRKEND „SR“ (normal offen und normal geschlossen) mit Größen von 3/8" bis 2“.
• Einwegausführung.
• MAX DRUCK 40 bar (580 Psi) in der angegebenen Richtung.
• Anschlüsse mit GAS-Gewinde gemäß EN 10226-1 Rp (ex ISO 7/1) - DIN 2999; NPT.
• Gewindeanschlüsse für das Steuermedium (NAMUR auf Anfrage mit Anschlussplatte).
• Durch die Optimierung der inneren Strömungsverhältnisse konnten die Strömungsverluste auf ein Minimum verringert werden.
• Einsatzmöglichkeit in jeder Einbaulage (horizontal, vertikal und schräg).
• Hauptdichtung PTFE + GLAS.
• Lippendichtungen und O-Ringe:
- NBR: verträglich mit Luft, Gas, Ölen, Wasser, usw.
- FKM: Optimale Verträglichkeit mit den meisten Medien. Von Einsatz mit Dampf wird abgeraten.
- EPDM: Optimale Verträglichkeit mit heißem Wasser und Dampf. Nicht kompatibel mit Mineralstoffen (Öle, Fette usw.).
• Medien: flüssig oder gasförmig der Gruppe 1 und 2, sofern sie mit den Werkstoffen der Dichtungen und des Ventils kompatibel sind.
• Durch den Einsatz von induktiven Endschaltern mit externem Magnetkontakt kann die Öffnung und Schließung des Ventils signalisiert werden (auf Anfrage erhältlich). Nach vorhergehendem Kauf der Version VIP EVO mit internem Magneten, bei der Bestellung anzugeben.• In Einklang mit der Richtlinie 2014/68/EU „PED“.
• ATEX-Ausführung gemäß der Richtlinie 2014/34/EU bei der Bestellung anfordern.
- Vakuumdichtigkeit: Leckrate <5 10-5 mbar-l/s (Wert kleiner als 2 g Luft bei Raumtemperatur pro Jahr).
STEUERMEDIUM:
• Gefilterte Druckluft, nicht unbedingt geölt; gemäß UNI EN 15714-3:2009.
• Bei Schmierung das für die vorhandenen Dichtungen geeignete Öl verwenden.
• Steuerdruck:
- Doppeltwirkend: min. 3 bar (44 Psi); max. 8,5 bar (123 Psi).
- Einfachwirkend NC: min. 4 bar (58 Psi); max. 8,5 bar (123 Psi).
- Einfachwirkend NO: min. 4,5 bar (65 Psi); max. 8,5 bar (123 Psi).
BETRIEBSMEDIUM:
• Druck: max. 40 bar (580 Psi), siehe Diagramm.
- Temperatur:
NBR: von -20 bis +80°C (von -4 bis 176°F);
EPDM und FKM: von -20 bis +150°C (von -4 bis 302°F).
